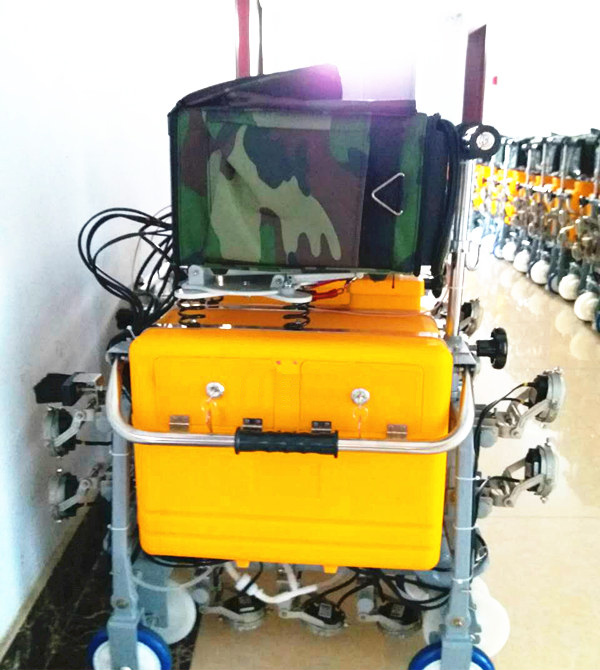

手推車鋼軌探傷儀詳細說明介紹

手推車鋼軌探傷儀詳細說明介紹

推手

推手是方便探傷儀在陸地和鋼軌上推行，推手上裝有可旋轉角度掛鉤，用于懸掛水壺和油漆桶等。操作者可以根據推行的舒適度調整推手的高度，松開推手緊固絲，將推手升降至適宜高度，然后擰緊推手緊固絲。掛鉤可以左右旋轉45°，向上抬起掛鉤，使定位絲對準定位槽，放下掛鉤即可。

調整儀器仰角及水平旋轉

調整仰角：松開俯仰緊固螺母，將儀器升至合適的仰角后擰緊；

調整水平轉角：松開水平旋轉緊固螺母，將儀器轉至便于觀察的角度后擰緊。

探頭架

探頭架是用于固定探頭和保證探頭與鋼軌探測面可靠接觸的重要部件。前探頭架裝有水刷，可清掃軌面灰塵并使灑水均勻。

手推車鋼軌探傷儀探頭架調節絲桿用于調整探頭的左右位置，作業時應將探頭調至軌面中間位置。探頭的左右位置對探傷靈敏度影響比較大，使用中應經常檢查，探頭偏離軌面中心位置應控制在2mm以內，否則將影響探傷效果，0°探頭易接收到顎部回波造成誤報警。

翻板收放

翻板用于固定探頭架和陸地行走輪。探傷作業時，將手推車放到鋼軌上，撥動翻板插銷，將翻板旋轉到水平位置并確認翻板被車底部的掛鉤掛住；下道時向上拉提升翻板按鈕，翻板即可自動彈起，并帶動車身下面的3只探頭架自動升起，并自動鎖住。

水箱

水箱分為兩部分：上半部分是工具箱，用來存放工具；下半部分是水箱，用來裝耦合劑，外部附帶探頭線卡用于固定探頭線及編碼器連線等。

打開工具箱操作：將鑰匙插入鎖頭，順時針旋轉90°，向外拉可打開。

水箱加水操作：首先取下注水口蓋，使用水壺、膠管等向水箱加水。加完水后，應蓋上注水口蓋。水箱上設有水位顯示管，用于監測水箱的水位。

抬手

在探傷作業中，為上下道和乘車時上下車提供方便。

水閥

操作：總水閥手柄置水平位置時開啟，置垂直位置時關閉。分水閥有4個，出廠時有3個安裝了水管，分水閥4作為備用。總水閥控制供水的開與關，在下道時應關閉總水閥，分水閥可調節各分水閥的供水量的大小。

主機裝卸

在主機拆卸前，應將所有與主機連接的插頭拔下，將儀器的俯仰角度調整到45°左右，松開主機固定絲，將主機順仰角方向拉出。安裝主機按相反步驟操作。

探頭更換

更換探頭時，應保證探頭晶片方向正確，確保沿探頭兩個頂絲軸方向有0.2－0.5mm間隙，以保證探頭轉動靈活，并且與探測面可靠接觸，最后應將探頭線裝入相應探頭線卡中。
